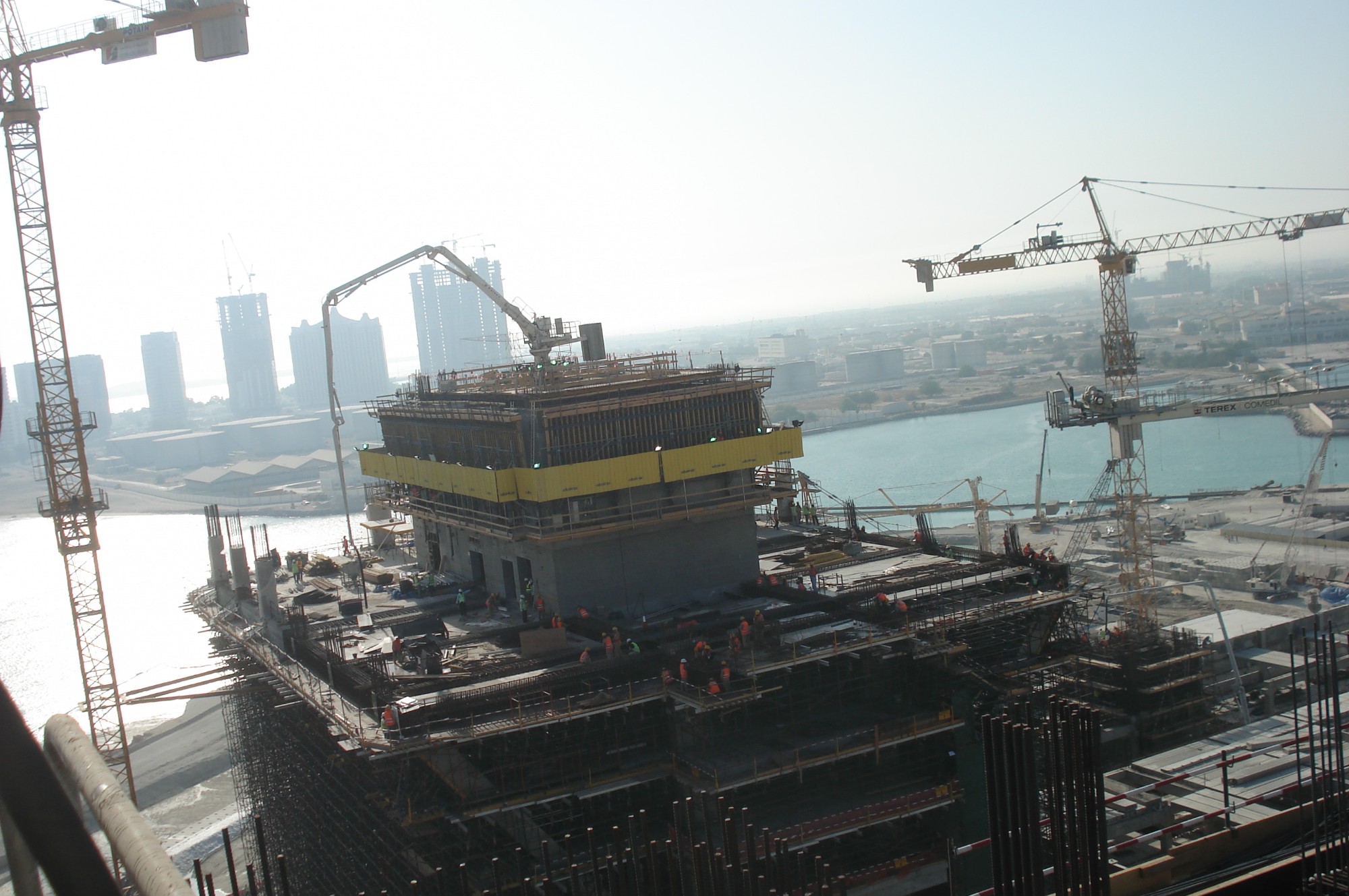

自爬布料機臂架分為四節，R型，全液壓驅動，折疊、展開靈活，布料范圍廣。自爬布料機臂架結構采用高強度鋼板制作，強度大，自重輕。
主要參數
型 號 | HG33A-4R | |
布料半徑 (m) | 32.44 | |
獨立高度(至臂根鉸點) (m) | 22.6 | |
回轉范圍 (°) | 360 | |
電機功率 (kW) | 22 | |
液壓系統壓力 (MPa) | 30 | |
液壓油牌號 | HM46抗磨液壓油 | |
臂架長度(m) | 一節臂 | 9.51 |
二節臂 | 7.56 | |
三節臂 | 7.65 | |
四節臂 | 7.72 | |
臂架轉角 | 一節臂 | 0°～86° |
二節臂 | 0°～180° | |
三節臂 | 0°～180° | |
四節臂 | 0°～180° | |
內爬框間距 (m) | 爬升 | 3.0～4.2 |
布料 | 6.0～8.4 | |
待機 | ||
砼輸送管規格(外徑×壁厚)（mm×mm） | Φ133×4.5 | |
砼軟管規格(內徑×長度)（″×mm） | 5″×3000 | |
操作方式 | 1.有線遙控 2.無線遙控 | |
電源 | 380V/50Hz | |
風速 | 布料 | ≤13.8m/s |
爬升 | ≤7.9m/s | |
工作溫度 | -20～48℃ | |
