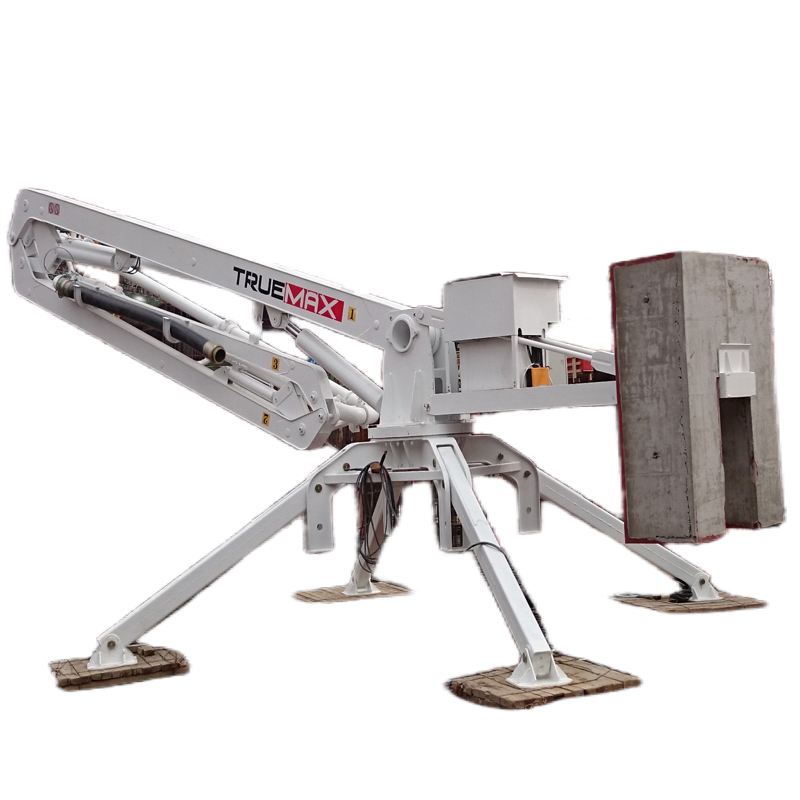

混凝土布料機由主要由主梁架、平衡架、支撐座、輸送管路構成。
1、主梁架有支撐角鋼，管支架、拉桿、主梁等組成。
主梁架裝在回轉支承座上、通過回轉支撐可做360度旋轉，前兩主梁上部由管支架以固定和支撐布料桿輸送管路，后端裝有平衡架來實現配重平衡。
2、平衡架
平衡架由平衡架和配重箱組成，平衡架上裝有配重箱。它安裝在主梁架后部法蘭盤處連接，用螺絲固定、保證其工作穩定性。
3、支承座
支承座主要由角鋼和鋼板焊接而成。回轉支承裝在主梁架下部用來支撐整機重量。上部由主梁，通過支承座的球式回轉支承來實現360°回轉。以實現不同范圍布料。伸縮腿可做水平距離調整來實現其工作穩定性，在工作時每個支腿必須墊平。
4、輸送管路
輸送管路有固定立管，直管、活動彎管、手動管、管卡等組成。
輸送管路固定在主梁架上，后端90度彎管和混凝土輸送管路末端相連、另一端手動管通過活動彎管可做360度范圍內布料。
1）擺好下支撐，將四個支腿分別安裝到固定位置，然后用銷子銷住；
2）將支撐節吊起，對準下支撐座連接螺栓孔，然后用螺栓緊固，此連接無方向性，要求吊裝平穩以便連接；
3）將垂直泵管穿入支撐節內，并用固定卡臨時卡住；
4）拼裝配重梁與主梁，安裝水平泵管，裝完兩拉桿后調平緊固，將主體墊高0.5m左右；
5）連接懸臂泵管及出口彎頭，將斜拉鋼絲繩調好長度后用繩卡住，調節布料高度，懸臂泵管出口端應較后部有少量的翹起為好，然后將懸臂泵管旋至梁側下部，用繩旋至梁側下部，并用繩索臨時栓住；
6）將已拼裝完的主梁吊起，將主梁下部的回轉支撐對準與支撐節上部連接孔，然后用螺栓緊固，此連接無方向性；
7）將配重箱吊裝上，此時懸臂泵管可以展開；
8）將支撐節內的垂直泵管與主梁進料彎管連接，接口處必須采用橡膠墊圈，混凝土泵管接好后應當再檢查螺栓緊固情況是否擰緊，必要是采用力矩扳手進行復檢；
9）試車，用大繩控制混凝土出料口及桿臂中間彎拆處，在其作用范圍運行一周，布料機穩定性、安全性、布料范圍等符合要求；
10）上述工作完成后，即完成了布料機的安裝工作，然后與混凝土泵送管路連接，組裝完成后安全檢查小組進行檢查驗收，驗收合格出具驗收記錄各小組成員簽字后方可投入布料作業。
1）混凝土輸送管，立管采用獨立的鋼管支架固定，并用鋼絲繩緊固，支架與模板支撐架完全分開。先預埋立管立架固定泵管，確認固定支架穩固后將泵管連接到要澆筑砼的樓層面，立管應與固定支架連接牢靠。連接采用配套的彎管、軟管將泵管立管與樓層上的泵管進行連接。連接好后，開始澆筑砼。
2）為了避免泵管的振動擾動樓板鋼筋，泵管必須架設在鋼管支架上，鋼管下鋪放輪胎或木跳板作為支撐面，混凝土的澆筑方式，從前往后澆筑，邊澆筑邊拆支架，直至澆完拆完樓面支架。
